molde de estampaciónes una herramienta de producción central que se utiliza en la fabricación de componentes automotrices, aeroespaciales, de electrodomésticos, electrónicos, de hardware y estructurales. Gobierna la precisión dimensional, la definición de la superficie y la repetibilidad de los procesos de estampado de metales. En los ecosistemas industriales modernos donde la fabricación de gran volumen depende de la consistencia y la estabilidad del proceso, el molde de estampado se convierte en la base sobre la que se construye la escalabilidad de la producción y la garantía de calidad.
El propósito de este artículo es examinar cómo la precisión del molde de estampado influye directamente en la calidad del conformado, el ciclo de vida de la producción y el rendimiento de fabricación. A través del análisis de especificaciones técnicas, desglose estructural y evaluación orientada a procesos, este contenido proporciona una referencia integral para especialistas en adquisiciones, ingenieros industriales y compradores globales que buscan comprender los mecanismos decisivos detrás del rendimiento de las herramientas de estampado. La discusión se expande en cuatro nodos principales para garantizar profundidad y claridad estructural, cubriendo la selección de materiales, la configuración mecánica, la precisión del proceso, las consideraciones de aplicación diaria y los puntos de control de evaluación clave para el abastecimiento.

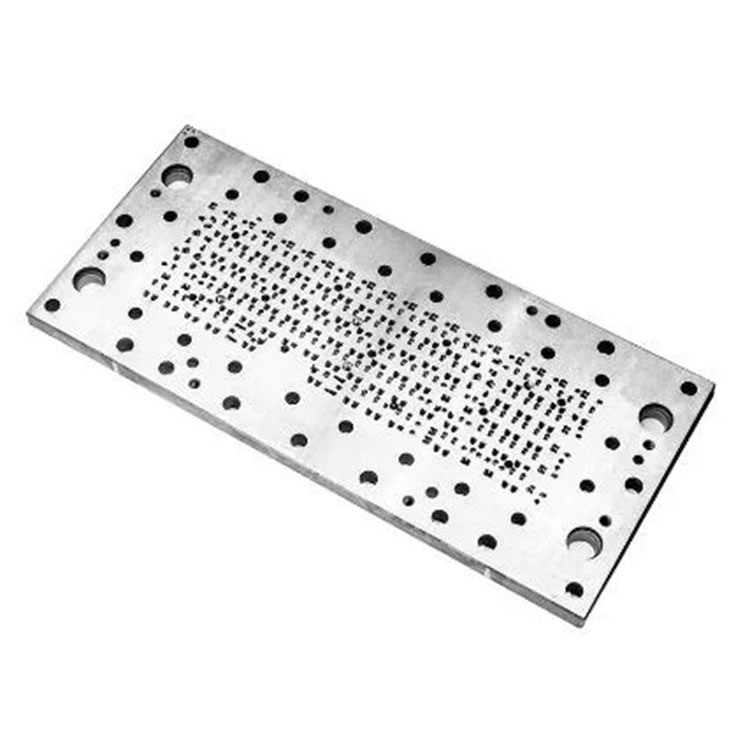

Un molde de estampado normalmente consta de placas de matriz, punzones, placas extractoras, pilares guía, casquillos, resortes, placas de respaldo y sujetadores. El conjunto completo funciona como una estructura coordinada capaz de transferir la fuerza de la prensa a la deformación controlada de láminas de metal. El mecanizado de precisión, el control de la geometría de la cavidad, la disciplina de tolerancia y las configuraciones específicas del tipo (proceso único, progresivo, transferencia, compuesto) determinan la estabilidad de cada ciclo de estampado.
A continuación se muestra una tabla de referencia de parámetros consolidada que representa configuraciones estándar de moldes de estampado de grado industrial comúnmente utilizadas en entornos de producción de chapa metálica:
| Categoría de parámetro | Rango de especificación típico |
|---|---|
| Material del troquel | SKD11, DC53, Cr12MoV, Carburo, H13 |
| Dureza (después del tratamiento térmico) | CDH 58–62 |
| Material base del molde | S50C, 45#, acero A3 |
| Espesor de la placa | 20–80 mm dependiendo de la sección |
| Tolerancia de mecanizado | ±0,005–±0,02 mm dependiendo de la característica |
| Rugosidad de la superficie (secciones críticas) | Ra 0,2–0,6 µm |
| Precisión del pilar guía/buje guía | Entre 0,005 y 0,01 mm |
| Vida útil del punzón (hoja de acero general) | 300.000–2.000.000 carreras dependiendo del material |
| Liquidación de matrices | 3–12 % del espesor de la chapa (según el material) |
| Opciones de tipo de estructura | Proceso único, progresivo, transferencia, compuesto |
| Grosor de lámina adecuado | 0,2–6,0 mm según la capacidad de carga |
Una vez definidos estos parámetros, cada sección subsiguiente explora cómo la ingeniería precisa dentro del molde de estampado se traduce en una producción industrial confiable.
El rendimiento del molde de estampado comienza con la base de ingeniería: los materiales, los procesos térmicos y la arquitectura interna de la herramienta. Los moldes industriales de alta gama seleccionan aceros aleados que presentan resistencia al desgaste, resistencia a la compresión y estabilidad dimensional. El tratamiento térmico calibra la dureza del material para soportar millones de impactos de estampado repetitivos sin deformación. Los componentes de punzonado adecuadamente templados mantienen el filo de los bordes por más tiempo, mejoran el comportamiento del flujo del metal y resisten el microdesgaste.
La calidad del tratamiento térmico afecta directamente la vida útil del molde a largo plazo. La distribución uniforme de la dureza en la cavidad, el punzón y las superficies de trabajo evita concentraciones de tensión que de otro modo causarían fatiga prematura. El rectificado, el corte de alambre y el fresado CNC de alta precisión refinan la geometría de la superficie para respaldar un comportamiento de fricción estable. El asiento preciso de insertos, placas y estructuras de respaldo establece la uniformidad de la carga cuando el ariete de la prensa aplica fuerza hacia abajo.
Los sistemas de pilares guía determinan la precisión direccional en el cierre del molde. Los casquillos de alta precisión permiten un movimiento vertical controlado, evitando la desalineación del troquel que causaría rebabas, desgaste acelerado de la herramienta o desechos. Los resortes y los cilindros de nitrógeno regulan la fuerza de extracción, lo que ayuda a que las piezas expulsadas mantengan la consistencia de la geometría. Las placas de refuerzo distribuyen la energía del impacto a través de la base del molde, lo que respalda la longevidad estructural durante la producción continua a alta velocidad.
Para industrias donde las tolerancias siguen siendo estrictas, las desviaciones mínimas en la holgura del troquel o la alineación del punzón pueden generar inestabilidad a lo largo de miles de ciclos. En consecuencia, un diseño de estructura adecuado garantiza una producción dimensional estable, un mantenimiento reducido y un rendimiento de estampado constante.
La precisión dimensional es un factor que define la capacidad del molde de estampado. El rendimiento está determinado por la consistencia con la que el molde mantiene la geometría de la cavidad, la alineación del punzón y la holgura del troquel durante los ciclos de producción continuos. Todo proceso de estampado produce patrones de desgaste acumulado; por lo tanto, el diseño del molde debe anticipar tensiones operativas a largo plazo.
La disciplina de tolerancia es fundamental para la conformidad del producto. Las variaciones de sólo unas pocas micras en secciones críticas pueden alterar el comportamiento del conformado, afectando los ángulos de curvatura, las posiciones de los orificios, los perfiles de las bridas y la planitud. Durante las operaciones a alta velocidad, las superficies del acero para herramientas encuentran contacto por fricción con la chapa metálica, lo que hace que la rugosidad de la superficie y las vías de lubricación sean determinantes clave de la estabilidad.
Los moldes de estampación progresivos amplifican este requisito. Con múltiples estaciones dispuestas en secuencia, cada etapa de formación depende de una alimentación precisa de la tira y una progresión de pasos precisa. Si una estación se desvía de su geometría prevista, el producto final puede presentar errores acumulativos. Los moldes de transferencia requieren un movimiento sincronizado de las piezas, lo que significa que la ubicación del punzón y los mecanismos de elevación deben mantener recorridos de desplazamiento suaves.
La holgura de la matriz influye en el comportamiento de fractura de las láminas de metal durante el corte. Un juego excesivo produce rebabas y una mala calidad de los bordes, mientras que un juego insuficiente acelera el desgaste del punzón. Cuando se calibra correctamente, la holgura proporciona un corte limpio con una carga mínima de herramienta. El diseño del radio de las esquinas del punzón también afecta los niveles de concentración de tensiones dentro del molde y la pieza.
La precisión gobierna además la distribución del espesor durante los procesos de embutición profunda. La presión equilibrada entre el punzón y el troquel evita que se arruguen, se rompan o se adelgacen. Para operaciones de conformado que requieren una curvatura suave, el acabado de la superficie del molde y la consistencia del contacto determinan la calidad visual de cada componente de salida.
En las cadenas de suministro de fabricación globales, la repetibilidad define si un molde de estampado puede soportar pedidos de gran volumen sin variaciones. Por lo tanto, la ingeniería de moldes de alta precisión se vuelve indispensable para las industrias que exigen coherencia entre lotes, líneas de producción y ubicaciones de plantas.
El ciclo de vida de un molde de estampado está influenciado no sólo por su diseño sino también por las prácticas de gestión. Una evaluación adecuada antes de la puesta en servicio, el mantenimiento rutinario durante el funcionamiento y la sustitución estructurada de los componentes desgastados contribuyen a la estabilidad a largo plazo.
Durante la validación previa a la producción, las verificaciones dimensionales confirman la precisión de la cavidad, la verticalidad del punzón, la distribución del espacio libre del troquel y la suavidad del sistema de guía. La precisión del ajuste entre placas garantiza una distribución uniforme de la presión bajo carga. Los ingenieros realizan estampados de prueba para evaluar las condiciones de las rebabas, las transiciones de formación, el comportamiento de liberación de las piezas y la confiabilidad de la alimentación de las tiras. Si aparecen anomalías, se realizan ajustes finos en las superficies de trabajo, relieves angulares, bordes del punzón o posiciones piloto.
El mantenimiento durante los ciclos operativos incluye lubricación, inspección del borde del punzón, intervalos de reemplazo de resortes y ajuste de los componentes de sujeción. La identificación temprana de signos de desgaste reduce las fallas inesperadas. El control de la alineación y la suavidad de los pilares guía evita la desviación angular que podría comprometer la precisión. Las fábricas actuales suelen emplear registros de producción para realizar un seguimiento del número de golpes, los ciclos de reemplazo y las tendencias de defectos.
Los componentes de desgaste, como punzones, insertos y extractores, siguen programas de reemplazo calculados. El reafilado prolonga la vida útil y preserva la geometría. Cuando el reafilado se vuelve insuficiente, los nuevos insertos restauran la precisión. Los tratamientos superficiales como la nitruración o los recubrimientos PVD reducen la fricción y fortalecen la resistencia al desgaste, mejorando la estabilidad del estampado en condiciones de alta velocidad o alta carga.
La planificación de la producción también influye en la eficiencia del molde. La selección de la estructura adecuada (proceso único, progresiva, de transferencia o compuesta) determina si la velocidad de salida se alinea con el volumen del pedido y la complejidad de las piezas. Hacer coincidir la capacidad del molde con la máquina de prensa garantiza una distribución equilibrada de la fuerza y evita la sobrecarga.
Los moldes bien administrados ofrecen una vida operativa prolongada, tasas de desperdicio más bajas y una conformidad estable en miles o millones de carreras. Para los departamentos de adquisiciones, comprender la gestión del ciclo de vida proporciona una base para evaluar las capacidades de los proveedores y proyectar la eficiencia de los costos operativos a largo plazo.
Los equipos de fabricación dependen de criterios de selección que alinean las especificaciones del molde con los objetivos de producción. La evaluación de moldes de estampado requiere un análisis de las características de la chapa, la geometría de los componentes, las tolerancias y la compatibilidad con la prensa. Los requisitos de conformado de cada pieza dictan si es apropiado un molde progresivo, de transferencia o de proceso único.
Los tipos de moldes mal adaptados perjudican la productividad. Por ejemplo, los componentes de alta complejidad que requieren múltiples etapas se benefician de las estructuras progresivas, mientras que las piezas estructurales grandes pueden requerir configuraciones de transferencia. Los orificios o cortes simples pueden utilizar estaciones de proceso único para lograr rentabilidad. Los ingenieros deben evaluar el espesor, la resistencia a la tracción y las características de flexión del metal para determinar los espacios libres y la resistencia al punzonado adecuados.
La resolución de problemas durante la producción implica diagnosticar problemas de rebabas, deformación de piezas, desviaciones de la recuperación elástica del material o desalineación de la alimentación. Las rebabas comúnmente indican una holgura incorrecta o desgaste del punzón. La deformación a menudo resulta de una distribución desequilibrada de la presión o de superficies de matriz inexactas. La recuperación elástica requiere ajustes en la geometría de formación, las transiciones o los ángulos de flexión. Los problemas de alimentación se deben a una desalineación de la guía de la tira, a una inexactitud del piloto o a propiedades inconsistentes de la bobina del material.
Los ingenieros mantienen la documentación para cada molde, registrando modificaciones, intervalos de renovación y estadísticas operativas. Los registros detallados respaldan la trazabilidad y permiten la optimización a largo plazo. Al escalar la producción, los equipos evalúan la intercambiabilidad de los moldes para garantizar una producción replicada en diferentes plantas. La estandarización de componentes como pilares guía, resortes y pernos mejora la previsibilidad durante el reemplazo de piezas.
Las auditorías internas examinan la uniformidad de la dureza, la estabilidad de la fijación estructural, la consistencia de la geometría de la cavidad y los recorridos de la tira. Estas prácticas garantizan que los moldes de estampado permanezcan estables incluso en operaciones continuas de alta velocidad.
A continuación se presentan dos preguntas a las que se hace referencia comúnmente en la selección y aplicación de moldes de estampado:
P1: ¿Cómo se selecciona la holgura del troquel para diferentes láminas de metal?
A1: La holgura del troquel depende del espesor de la lámina, la resistencia a la tracción y las características de conformado. Los materiales más duros requieren espacios ligeramente mayores para evitar la fatiga del punzón, mientras que los metales más blandos pueden utilizar espacios más estrechos para un corte más limpio. Los ingenieros suelen hacer referencia a porcentajes de holgura que oscilan entre el 3 y el 12 % del espesor de la lámina, y los ajustan en función de los niveles de rebabas observados, la progresión del desgaste del punzón y las tendencias de deformación de los bordes.
P2: ¿Por qué la precisión progresiva del molde afecta las comprobaciones de las piezas finales?
R2: Los moldes progresivos se basan en una alimentación por pasos precisa, en la que cada estación influye en las etapas de formación posteriores. Si una estación se desvía en su perfil, se acumulan desalineaciones de alimentación o errores de geometría en toda la tira. Esto conduce a imprecisiones posicionales, deriva dimensional o conformado incompleto. La precisión continua en todas las estaciones garantiza que cada etapa complemente la siguiente, produciendo piezas consistentes en grandes volúmenes.
Por lo tanto, la selección de moldes de estampado y la resolución de problemas requieren una comprensión técnica detallada, conocimiento estructural y una observación diligente del proceso.
El estampado industrial se basa en moldes diseñados con precisión, durabilidad y estabilidad operativa. Desde la selección de materiales y la integridad estructural hasta la precisión dimensional, la gestión del ciclo de vida y la resolución de problemas del proceso, cada elemento de la ingeniería de moldes contribuye a resultados de conformado consistentes. Los fabricantes que buscan confiabilidad en tiradas de producción largas dependen de moldes que mantienen la geometría bajo presión continua. Los equipos de adquisiciones se benefician al comprender los criterios de evaluación que diferencian los moldes bien diseñados de los inestables.
Para organizaciones que requieren soluciones de moldes robustas,LEO Industrial Co., Ltd.ofrece experiencia en fabricación respaldada por capacidades de ingeniería avanzadas y un estricto control de procesos. Para obtener especificaciones técnicas, solicitar una cotización o discutir el desarrollo de moldes personalizados,contáctanospara mayor consulta.
